對于你我平時購物和娛樂的大型室內公共場所，室內空間基本密閉，空氣不流通，含氧量低，容易導致大腦缺氧，新陳代謝能力降低，進而造成免疫力降低，世界衛生組織稱之為病態建筑綜合癥。解決此問題最簡單有效的方式就是通風，通過空氣的流動，將有害氣體排到室外，同時系統根據人體舒適性需求實行智能化控制，實現智能并且節能的通風控制，最終達到改善室內公共場所空氣質量，提升室內空氣品質，達到凈化室內空氣的目的，從而為我們營造舒適健康清新的室內空氣微環境。
智能化控制系統組成
系統整體由在線式甲醛傳感器、一氧化碳傳感器、苯系物傳感器、VOC傳感器、主控制器和循環風機組成的通風系統。
智能化控制系統原理
系統中的每一個傳感器節點都通過485總線連接到主485總線網絡上。主控節點采用輪詢方式發起單次數據傳輸，傳感器獨立節點響應請求，分時復用主485總線網絡把數據傳輸?shù)街骺刂破魃?，主控制器通過對數據的運算、分析等處理，根據用戶設定好的參數值實現對通風系統的智能控制。當任意傳感器節點采集到的環境參數值（甲醛值、苯系物值、一氧化碳值、VOC值）高于用戶設定值時，主控制器將啟動通風裝置，開始通風。當所有傳感器節點采集到的環境參數值均低于設定值時，主控制器停止通風裝置。
數據傳輸
單個環境檢測點以485總線方式接入主通訊總線。環境檢測點的訪問采用主從式邏輯結構，由安裝在控制柜內的PLC主控節點輪詢查詢環境檢測點監測數據。
人機交互界面

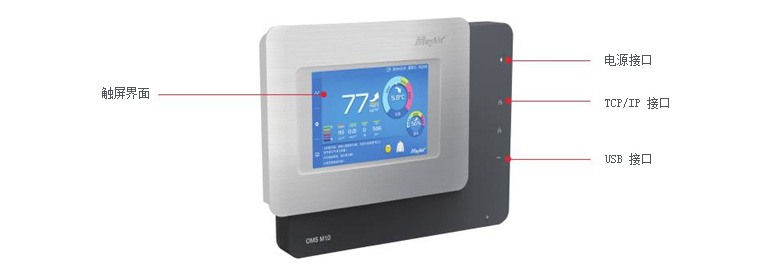

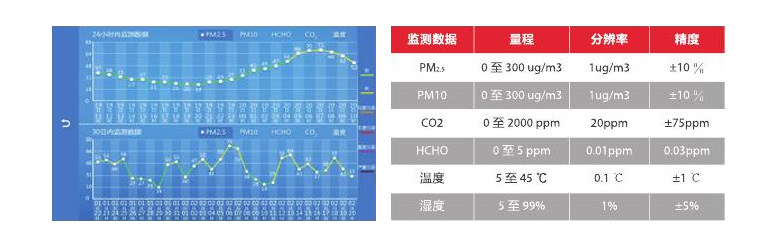

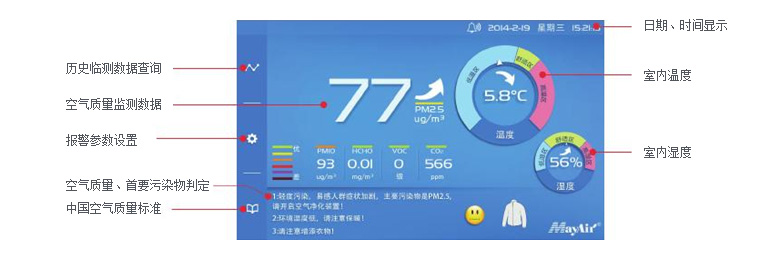

根據系統控制要求，操作人員可以在控制柜（控制室）通過人機界面（電腦）設置各個環境參數的上限值和下限值，并且可以查看到各個檢測點的實時甲醛值、一氧化碳濃度值、苯系物值、VOC值，以及各個傳感器的工作狀態?？刂葡到y(tǒng)會根據設定值來自動啟動或者關閉通風系統，實現智能并且節能的通風控制，也可將采集到的相關數據上傳至環保部門，便于統一監管和并向公眾預警。
